【第3章】１．粉じんの発散防止対策に係る設備及び換気のための設備の保守点検の方法③

１-２局所排気装置、プッシュプル換気装置及び除じん装置の保守点検②

１－２－3　除じん装置の定期自主検査の概要

①必ず準備すべきもの
　(1)スモークテスター
　(2)熱線風速計等直読式の風速計
　(3)ピトー管及びマノメータ
　(4)温度計（表面温度計、ガラス温度計等）
　(5)テスター
　(6)スケール
　(7)キサゲ、スパナ等の手回り工具
　(8)テンションメータ
　(9)聴音器又はベアリングチェッカー
　(10)絶縁抵抗計

②必要に応じて準備すべきもの
　(1)微差圧計
　(2)テストハンマー又は木ハンマー
　(3)振動計
　(4)粉じん、ガス等の濃度測定器
　(5)回転計
　(6)クランプメーター又は検電器
　(7)その他（超音波厚さ計、特殊冶具等）

また、以下の検査項目が定められています。

①　装置本体
　１）ハウジング（接続ダクトを含む。）の摩耗、腐食、
　　　くぼみ及び破損並びに粉じん等のたい積の状態
　２）点検口の状態
　３）ダンパ等の状態
　４）ダクト接続部及び装置内ダクトの状態
　５）洗浄液配管系統の状態

②　ファン及び電動機
　１）安全カバー及びその取付部の状態
　２）ファンの回転方向
　３）騒音及び振動の状態
　４）ケーシングの表面の状態
　５）ケーシングの内面、インペラ及びガイドベーンの状態
　６）ベルト等の状態
　７）軸受けの状態
　８）電動機の状態
　９）制御盤、配線及び接地線の状態
　10）インバータ
　11）ファンの排風量

③　排出装置
　１）ホッパー（中間ホッパーを含む。）、排出用ダンパ、ロータリーバルブ、コンベヤー等の状態
　※粉じん等が漏出や装置内にたい積し、円滑な排出を妨げていないか、作動不良や異音、
　　異常振動などがないかを確認する。

④　ポンプ
　１）ポンプの状態
　２）ポンプの軸受けの状態
　３）ポンプの圧力及び流量

⑤　空気圧縮器
　１）空気圧縮器の計器の異常の有無及び圧縮空気の圧力
　２）エアレシーバ内のドレンの有無

⑥　安全装置
　１）圧力放散ベント、ファイアーダンパ、インターロック、
　　　逃し弁等の安全装置の作動の良否

⑦　除じん性能
　１）除じん効率の確認（設計値の範囲内にあること）　
　　※除じん装置を作動させ、日本産業規格Z8808（排ガス中のダスト濃度の測定方法）に
　　　規定する方法等によりハウジングの上流部及び下流部に設けられている測定孔の
　　　内部における有害物質の濃度を測定し、除じん効率を求め、
　　　設計値の範囲内にあることを確認する。

⑧　サイクロン
　１）吸引式サイクロンにあっては、サイクロンの粉じん等排出部の空気の流入の状態
　２）押込式サイクロンにあっては、サイクロン本体部の摩耗の状態
　３）ネック部の摩耗、腐食及び破損並びに粉じん等のたい積の状態

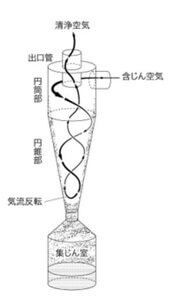

　※サイクロン（遠心力）集塵機は円錐形の室内で気流を旋回させ粉塵に遠心力を与え、
　　外壁に沿って円錐下部の集塵室まで下降させて集塵する。

⑨　スクラバ
　１）分離部
　　ア．ベンチュリスクラバのベンチュリ管の状態
　　イ．充てん塔式スクラバ又は漏れ棚塔式スクラバの充てん物、棚、段等の状態
　　ウ．充てん塔式スクラバ又は漏れ棚塔式スクラバのスプレーノズル
　　　　又は洗浄液分散器の状態
　　エ．ウォータ・フィルム等の気液混合部の状態
　　オ．気液分離部（セパレータ）の状態
　２）水封部　
　　ア．目詰まり、摩耗、腐食、破損、変形等の有無
　　イ．洗浄液の液面の高さ
　　ウ．空気の流入又は漏出の有無
　３）廃液部
　　ア．廃液口の状態
　　イ．廃液の状態
　　　※スクラバ：洗浄集塵装置。水中に粉塵を分離捕集する形式の集塵装置。

⑩　ろ過式除じん装置
　１）ろ材
　　ア．ろ材の状態
　　イ．ろ材の取付状態等
　２）払落し装置　
　　ア．パルス式払落し装置の状態
　　イ．機械式払落し装置の状態
　　ウ．逆洗式払落し装置の状態

⑪　電気式除じん装置
　１）安全装置等の状態
　　ア．本体部及び碍子室等のマンホールに設けられた
　　　　電気的インターロックシステムの作動状態
　　イ．上記マンホールに設けられた扉固定用チェーン等の取付状態
　２）放電極、集じん極及び整流板並びにその取付部の状態等
　　ア．放電極、集じん極及び整流板並びにその取付部の状態
　　イ．ユニット式電極以外の電極について、放電極と集じん極との間の寸法
　３）払落し装置の状態等
　　ア．放電極及び集じん極の払落し装置並びにその取付部の状態
　　イ．払落し装置を作動させ、異常振動及び異音の有無
　　ウ．軸受けのオイルカップ、グリースカップの油量及び油の状態
　　エ．放電極の払落し装置にあっては槌打装置を保持している碍子の状態
　４）ぬれ壁又はスプレーノズルの状態
　　ア．湿式電気除じん装置のぬれ壁又はスプレーノズルの状態
　５）碍子及び碍子室の状態
　　ア．碍子及び碍子室の汚損、破損、劣化等の有無
　　イ．碍子の絶縁グリースの状態
　６）給電部の状態
　　ア．絶縁棒、碍子等の汚損、破損、劣化等の有無
　　イ．各端子及びその取付部の状態
　７）電源装置の状態
　　ア．制御盤における電圧及び電流
